IH型單級化工泵

2022-11-03

???

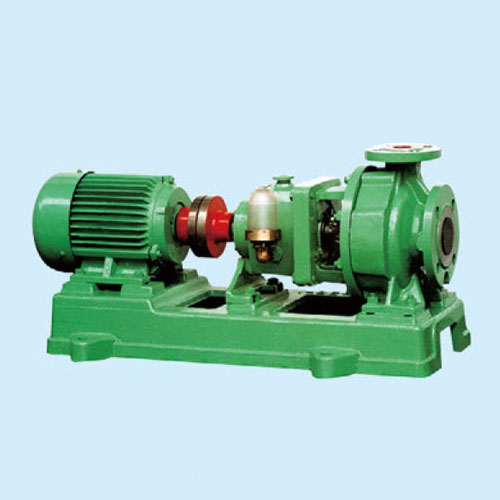

?IH型單級化工泵

概述

本系列泵是單吸、多級、臥式化工離心泵，是按國際標準ISO2858進行設計、并按ISO5199/DIS制造。用于輸送中性或有腐蝕性的介質或石油制品。流量范圍2.5~460m/h；揚程范圍2.5~132m;介質溫度-20~105℃；最高工作壓力1.6MPa。

泵的軸封有多種結構形式，常用的是內裝式非平衡型單端面機械密封。根據工作條件，也可選用外裝式的、非平衡型的或雙端面的機械密封。沖洗冷卻方式可以是內沖洗式或外沖洗式。也可以加裝密封附加裝置(如旋風分離器、換熱器等)。對有懸浮顆料或腐蝕性較弱的介質，也可以選用軟填料密封(外沖洗式或內沖洗式)。

根據介質的腐蝕性質，觸液零件應選用不同的制造材料，常用的是305(1Cr18Ni9Ti)。

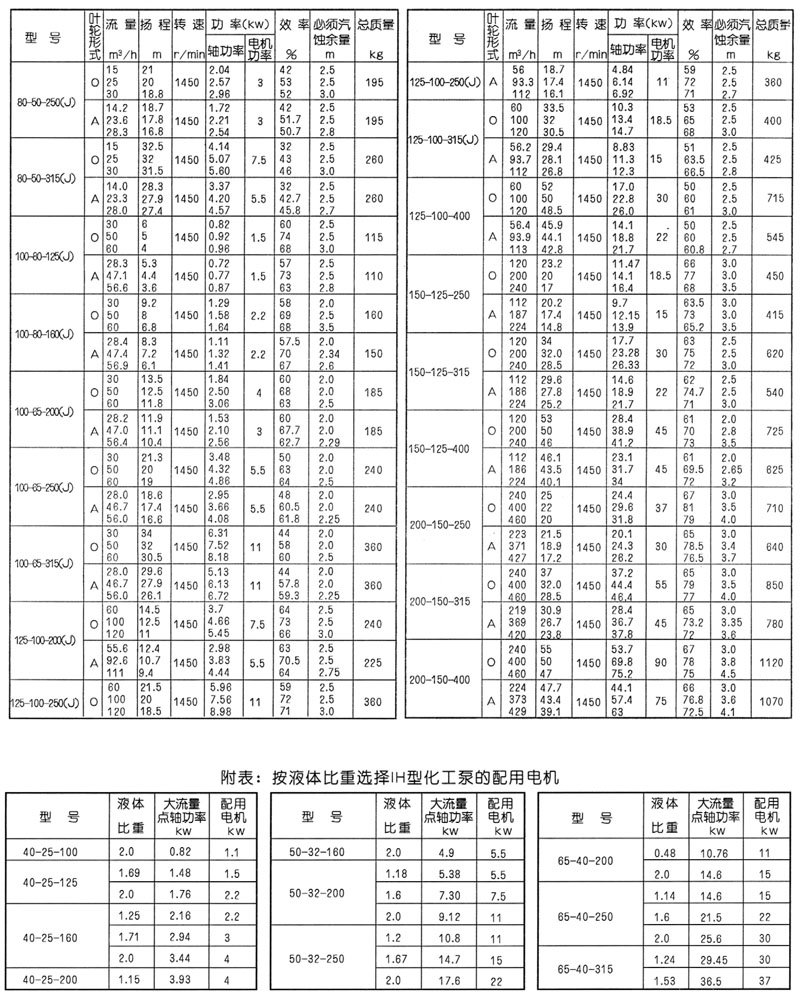

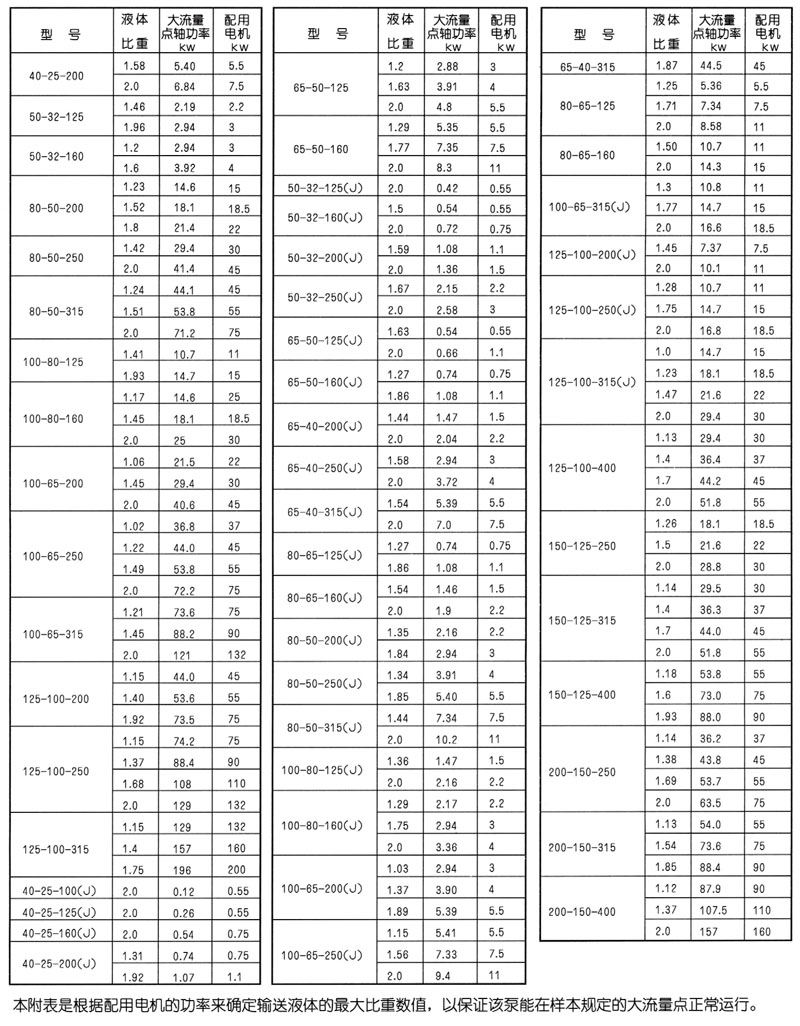

附表內列出了介質比重較大時電機的選擇方法，供用戶參考。

泵型號中的前兩位數字，代表該泵的進、出口直徑。如IH100-80-160。100-進口直徑，80-出口直徑。
